Explosionsschlote

sind wahrscheinlich die ursprünglichste Variante zur Entkopplung von Staubexplosionen. Vorteilhaft war immer der bidirektionale Schutz. Egal ob die Explosion von der Absaugstelle, oder vom Filter kommt, am Ex-Schlot erfolgte eine zuverlässige Druckentkopplung.

Weniger wirkungsvoll war jedoch die flammensperrende Wirkung. Flammenüberschläge ließen die Explosion weiterlaufen und resultierten oft in großen Schäden. Zusätzlich führten enorme Druckverluste in den Systemen zu sehr eingeschränkten Einsatzmöglichkeiten.

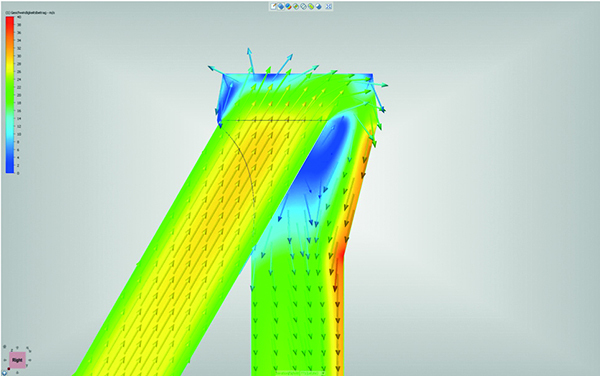

Klassische, in der Norm festgelegte Geometrien führen zu Druckabfällen von bis zu 1500 Pa, deren Kompensation enorme Mehrleistung von den Ventilatoren erfordert. Neue Strömungssimulationsprogramme bieten die Möglichkeit bei normkonformer Konstruktion die Druckverluste um über 60% auf 550 Pa zu reduzieren.
Die Höhe des Druckverlustes ist somit verfahrenstechnisch auf dem Niveau einer Rückschlagklappe, die seit Jahren als Entkopplungssystem wirtschaftlich große Akzeptanz genießt.
Sicherheit und Wirtschaftlichkeit lassen sich mit Ex-Schloten durchaus auch bidirektional realisieren. Lesen Sie mehr über Entkopplung.

DIN EN 16020:2011

Die DIN EN 16020:2011 gibt nun die Möglichkeit zum sicheren Einsatz von Explosionsschloten. Festgelegte Prüfverfahren, Kronstruktionsvorschriften und der ausführliche Anforderungskatalog stellen klare Randbedingungen an den Einsatz als Schutzsystem. Aber was bringt die Norm, wenn enorme Druckverluste dieser „Rohr in Rohrsysteme“ die Wirtschaftlichkeit in Frage stellen?

Die richtige Berstscheibe

Wichtig bei Explosionsschloten ist, dass die eingesetzte Berstscheibe eine entsprechende Zertifizierungen im Hinblick auf die mechanische Integrität durchlaufen hat. Bedingt durch den heftigen Explosionsablauf im Explosionsschlot muss die Berstscheibe den extremen Anforderungen standhalten. Die BRILEX - GE, eine rechteckige Berstscheibe mit einer speziell geformten Wölbung die vakuumsbeständig ist und somit ausreichend Stabilität bietet, ist für diesen Einsatz geeignet. Die Berstscheibe hält hohen Druckwechselzyklen unbegrenzt stand und schützt zuverlässig.
